腳手架工程全面圖解,很實用
滿堂腳手架適用范圍:滿堂腳手架多用于超過3.6米層高的天棚粉刷和吊頂。- 滿膛腳手架一般是在鍋爐水冷壁向火面拚縫焊接和水壓試驗檢查時采用,到噴燃器切圓找正時,只要保留火焰中心以下部分就可以了。- 滿膛腳手架并不局限于在鍋爐水冷壁向火面拚縫焊接和水壓試驗檢查時采用,橋梁現澆等用得較多。
滿堂腳手架作用:滿堂腳手架主要還是起承重、加固作用的,比如支撐大的梁板、鋼結構,支撐加固大的板墻結構,吊裝中用來承重等。它不同于一般腳手架,比如砌筑、裝修用腳手架,又叫“滿堂紅腳手架”。
滿堂腳手架,顧名思義,就是滿房間搭設腳手架。一般用承重用腳手架。根據荷載、高度的不同,腳手架立桿的間距也不同,一般600~1200之間。 滿堂腳手架所使用材料和搭設方法同一般腳手架。

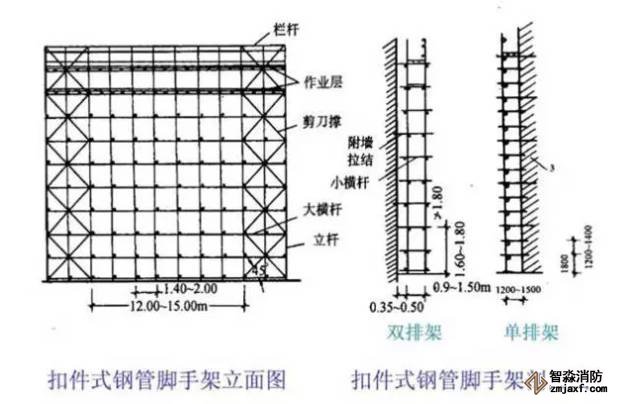

⒈立桿:縱橫向立桿間距≯2m,步距≯1.8m地面應整平夯實,立桿埋入地上30~50cm,不能埋地時,立桿下應墊枕木并加設掃地桿。-
⒉橫桿:縱橫向水平拉桿步距≯1.8m,操作層大橫桿間距≯40cm。

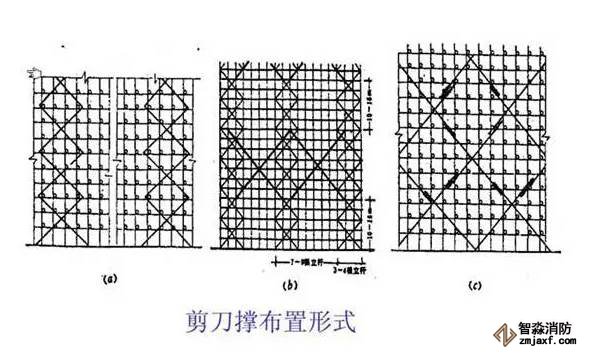

⒊剪刀撐:四角應設抱角斜撐,四邊設剪刀撐,中間每隔四排立桿沿縱向設一道剪刀撐,斜撐和剪刀撐均應由下而上連續設置。
⒋架板鋪設:架高在4m以內,架板間隙≯20cm,架高大于4m,架板必須滿鋪。
⒌輔助設施:上料通道四周應設1m高的防護欄桿,上下架應設斜道或扶梯,不準攀登腳手架桿上下。-
⒍施工荷載:一般不超過100kg/m2 ,如需承受較大荷載應采取加固措施,或經設計。

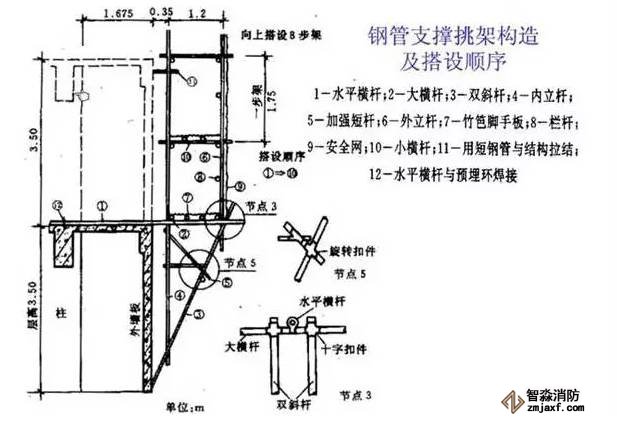

目前國家推廣使用的懸挑腳手架是采用型鋼懸挑,比如說工字鋼之類”不知道哪里推廣的?,據我所知,現在的安全規范是根據事故發生的統計結果進行安全防護設計的,對于懸挑腳手架的危險性個人認為只要構造合理看不出與鋼管挑的和型鋼挑的有多少區別,主要是在設計,對此規范并沒有規定死,因為現在的腳手架創新形式很多,只要安全可靠就行了,其實,如果僅用型鋼作挑梁,其承受的彎矩和對懸挑點結構的要求相當高,也是相對危險的,而鋼管懸挑只是形式類似懸挑,實際受力往往是“撐”和“拉”。受力相對分散了?,F(xiàn)在的腳手架計算軟件符合實際的并不多,用它計算一般不夠經濟,他的好多取值都是從不利因素的角度去簡化的,往往浪費,這個計算不復雜,個人認為還是手工算更切合實際一些。- 能照規范硬套,書上說的不全面,限制才用16#以上工字綱,太浪費了。目前的懸挑有3種:
1、利用穿墻螺栓孔,使用三角形支架作底座搭設鋼管腳手架,高度一般為3個樓層高9個人認為不安全因素較多,不提倡,但成本低)。
2、利用型鋼擱置在樓層內作為底座(樓面擱置長度大于1.5米,樓層內預埋2道圓鋼錨固型鋼)搭設鋼管腳手架,同時用剛纜斜拉,高度不超過24米或8層。(個人認為也有浪費嫌疑,完全可以通過計算定下型鋼和圓鋼規格,不考慮斜拉。不過安全系數高,可以考慮)
3、采用8#型鋼通過穿墻螺栓孔固定,用12#剛纜斜拉搭設鋼管腳手架,高度不超過24米或8層。(已通過計算和實踐完全可行,最好安監部門備案。個人認為最實惠)。
其他用鋼管線條懸挑,在多層建筑可以使用,但注意對固定位置要控制好,鋼管的傾斜角度,拉結都必須控制,不安全因素也比較多,最好還是用使用。
室內滿堂腳手架的搭設工程的監理-內容:
⑴、室內滿堂腳手架應嚴格按施工組織設計要求搭設;
⑵、滿堂腳手架的縱、橫距不應大于2m;
⑶、滿堂腳手架應設登高措施,保證操作人員上下安全;
⑷、操作層應滿鋪竹笆,不得留有空洞。必須留空洞者,應設圍欄保護。
⑸、大型條形內腳手架,操作步層兩側,應設防護欄桿保護。
⑹、滿堂腳手架步距,應控制在2m內,必須高于2m者,應有技術措施保護;
⑺、滿堂腳手架的穩固,應采用斜桿(剪
