8306輸入模塊與防盜探測器的示意圖接法


　　1、模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7KΩ的終端電阻。

　　2、模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7KΩ的終端電阻。

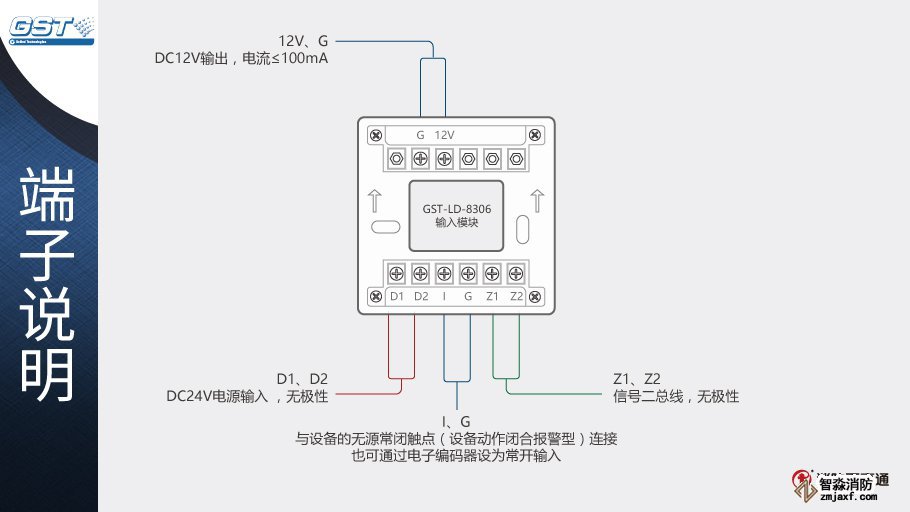

　　海灣GST-LD-8306監視模塊與火災報警控制器采用二總線連接，另需二根DC24V電源線，與各類防盜探測器要用四根線連接，一根DC12V，一根地線，二根防盜探測器動作信號線（常開或常閉動作輸出）。

　　1、信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm²。

　　2、電源線D1、D2采用阻燃BV線，截面積≥1.5mm²。

　　3、G、I、12V采用截面積≥1.0mm²的RV線。
