特點

海灣JTG-ZM-GST9614點型紫外火焰探測器為感光型火災探測器，它通過探測物質燃燒所產生的紫外 線來探測火災，適用于火災發生時易產生明火的場所。對發生火災時有強烈的火焰輻射或無陰燃階 段的火災以及需要對火焰作出快速反應的場所均可采用本探測器。防爆性能符合 GB 3836.1《爆炸 性氣體環境用電氣設備 第 1 部分: 通用要求》及 GB 3836.2《爆炸性氣體環境用電氣設備 第 2 部 分: 隔爆型 “d”》標準要求，同時還滿足 GB 12791《點型紫外火焰探測器技術要求及試驗方法》 中的各項要求。

探測器有編碼和非編碼兩種工作模式。探測器與我公司生產的火災報警控制器以總線方式連接 時，探測器工作在編碼模式，探測器從總線獲取電源并通過總線傳遞信息；探測器與DC24V電源連接 時，探測器工作在非編碼模式，探測器通過輸出不同的電阻值向外傳遞信息。

本探測器防爆類型為 ExdIICT6，適用于防爆 1 區、2 區各種防爆場所，可根據現場環境選用。 傳感部件選用技術先進的紫外光敏管，具有靈敏度高，性能可靠，抗粉塵污染、抗潮濕及抗腐蝕能 力強等優點。

主要技術指標

(1) 工作電壓：編碼模式：額定工作電壓：總線 24V  電壓允許范圍：總線 16V～28V  非編碼模式：額定工作電壓：DC24V  電壓允許范圍：DC20V～DC28V

(2) 工作電流：編碼模式：監視電流≤2mA 報警電流≤3mA  非編碼模式：監視電流≤13mA 報警電流≤23mA

(3) 指示燈：報警確認燈，紅色，監視狀態閃亮，火警時常亮

(4) 光譜響應范圍：185nm～260nm

(5) 探測角度≤1200

(6) 探測距離：探測器設有二個靈敏度級別，不同的靈敏度級別對應著不同的探測距離。對于放置 于底面積為 33cm×33cm，高為 5cm 的容器中的 2000g 工業乙醇（乙醇含量 90%以上）燃燒產生的火 焰:Ⅱ級，17m；Ⅲ級，12m

(7) 外殼防護等級：IP66

(8) 使用環境：溫度：－20℃～＋60℃   相對濕度≤95%，不結露

(9) 外形尺寸：180.5mm×144mm×133mm

在下列情形的場所，不宜使用本探測器

? 可能發生無焰火災；

? 在火焰出現前有濃煙擴散；

? 探測器的“視線”易被遮擋；

? 探測器易受陽光直接或間接照射；

? 現場有較強紫外線光源，如鹵鎢燈等；

? 在正常情況下有明火、電焊作業以及 X 射線、弧光、火花等影響。

結構特征、安裝與布線

探測器外殼零件采用鋁合金制成，含鎂量小于 6%，有足夠的機械強度，經水壓試驗 1.5Mpa， 歷時 10s 無滴水和 變形，能承受 7J 沖擊能量，更高 表面溫度不超過 85℃。探測窗口采用石英 玻璃，可透過紫外線，能承受 2J 沖擊能量。

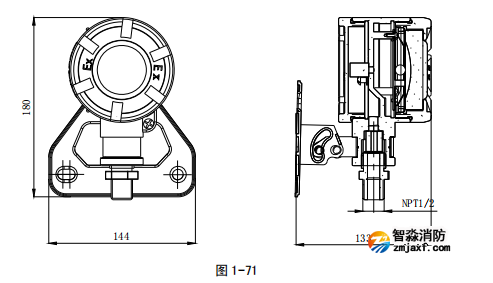

探測器外形結構如圖 1-71 所示：

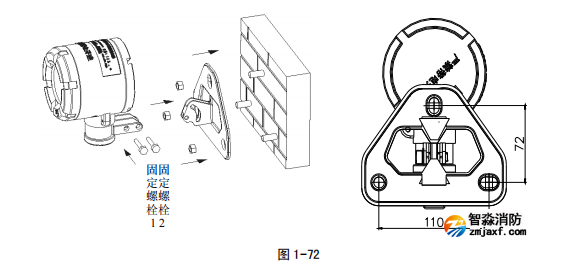

探測器的安裝方式有兩種，一種是安裝在墻壁上，另一種是安裝在頂棚上。探測器附件備有卡 箍和壁板，用于探測器的安裝，卡箍和壁板結構示意圖如圖 1-72 所示。壁板用三個 M6?60 的膨脹 螺栓直接固定在墻壁或者頂棚上，卡箍用來連接探測器和壁板。 通過調節探測器和卡箍，可以使探 測器向上轉動 18°，向下轉動 50°，左右轉動各 90°。安裝時，先把卡箍套在探測器的支撐軸上， 然后通過固定螺栓 1 將卡箍連接到壁板上，接好探測器連接線。調節探測器和卡箍，使探測器正對被保護區域，然后擰緊固定螺栓 1 和固定螺栓 2，將探測器固定好。

探測器接線端子如圖 1-73 所示：

其中：

Z1、Z2：編碼模式時接火災報警控制器總線，無極性。

非編碼模式時接 DC24V 電源，無極性。

K1、K2：只用于非編碼模式，通過輸出不同的電阻值表示不同的狀態：火警狀態短路；正常 狀態為 4.7kΩ；故障狀態斷開。

布線要求：

現場布線采用截面積大于等于 1mm2 ，外徑為φ8 mm 的屏蔽耐火電纜，接線步驟如下：

（1）旋下探測器后蓋和接線壓緊螺母；

（2）將電纜線依次穿過壓緊螺母、金屬墊圈、橡膠密封圈，留出適當?shù)拈L度；

（3）將電纜線剝?nèi)ネ馄ち舫鼋饘賹Ь€ 5mm，將橡膠密封圈、金屬墊圈、壓緊螺母連同電纜一同 旋進探測器殼體，用扳手將壓緊螺母旋緊為止；

（4）將電纜的金屬線頭與探測器接線端子對應相接，將電纜的屏蔽接入探測器外殼內部保護地 接線處； （5）將探測器后蓋用工具旋緊，從探測器外殼保護地接線處將探測器外殼接入保護地；

（6）檢查探測器后蓋、電纜壓緊螺母確定已旋緊，然后可進行控制器端的接線。

安裝完成后需做如下檢查：

（1）外殼表面應無裂紋、孔洞，底殼、后蓋連接牢固；

（2）探測窗無劃傷、裂紋；

（3）進線口處應有密封圈；

（4）密封圈與電纜線徑吻合；

（5）進線口鎖緊螺母已鎖緊；

（6）接地標識處有接地線。

遮光罩的選用

對于現場有陽光直射或反射到紫外探測器的情況，可考慮使用遮光罩：

a) 半遮罩

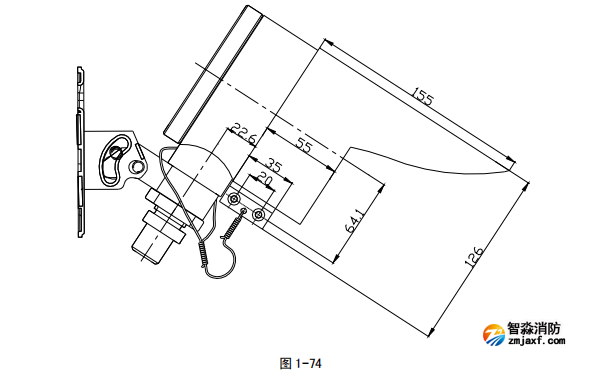

能遮擋來自探測器上方的光線，適用于探測器壁掛安裝并對斜下方進行火焰探測報警的情況。該遮光罩 直接固定于探測器殼體上，安裝示意圖如圖 1-74 所示：

b) 全遮罩

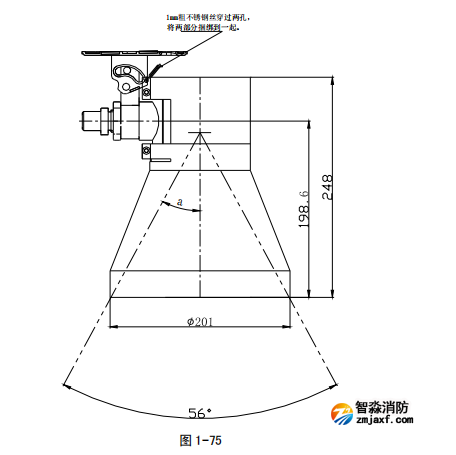

能遮擋來自探測器視窗四面的光線，適用于探測器吸頂安裝并對正下方進行火焰探測報警的情 況。該遮光罩直接固定于探測器殼體上，安裝示意圖如圖 1-75 所示，注意此時探測器的保護面積 有所變化，可按公式πh2 tg2 а計算，其中安裝高度 h 更好 小于 10 米。
