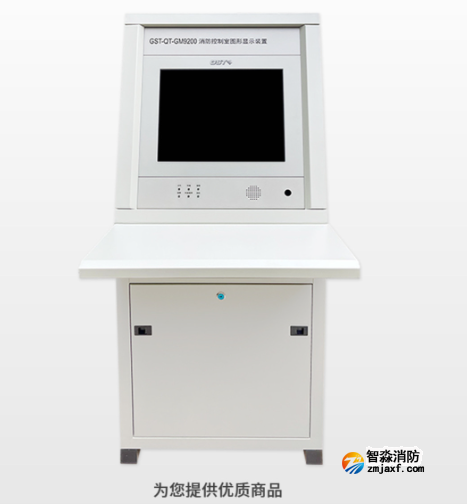

CRT (Cathode Ray Tube) 消防圖形顯示裝置，憑借其成本效益、成熟技術和可靠性，曾在消防監控系統中扮演著關鍵角色。然而，隨著時間的推移，這些設備逐漸老化，出現故障的可能性也隨之增加。當CRT消防圖形顯示裝置無法正常顯示圖像時，需要仔細排查，確定故障原因并進行針對性的維修。本文將深入分析CRT消防圖形顯示裝置顯示不出圖像的常見問題，并提供可能的診斷思路。

一、電源問題:

電源是所有電子設備正常工作的基石，CRT消防圖形顯示裝置也不例外。電源故障通常是導致圖像無法顯示的首要原因。具體表現及排查方法如下：

• 電源指示燈不亮: 這是最直觀的電源故障信號。首先檢查電源線連接是否牢固，電源開關是否已打開。其次，使用萬用表檢查電源插座是否有正常的電壓輸出。如果電源線和插座都正常，則需要檢查顯示器內部的電源模塊。常見的電源模塊故障包括保險絲熔斷、整流橋損壞、開關管損壞、濾波電容失效等。

• 電源指示燈亮，但圖像仍無法顯示: 這種情況可能意味著電源模塊雖然能夠啟動，但輸出電壓不足或不穩定。檢查電源模塊的各個輸出電壓是否符合規格，特別是為顯像管燈絲供電的電壓是否正常。如果電壓偏低或波動過大，可能是電源模塊內部的元件老化或損壞，需要進行更換或維修。

• 高壓電路故障: CRT顯示器需要高壓電路來加速電子束并使其轟擊熒光屏以產生圖像。高壓電路的故障會導致顯像管無法點亮，從而無法顯示圖像。常見的高壓電路故障包括高壓包損壞、高壓整流二極管損壞、高壓電容失效等?？梢酝ㄟ^觀察顯像管頸部是否發光，或使用高壓探頭測量高壓是否正常來判斷高壓電路是否工作。

二、視頻信號輸入問題:

CRT顯示器需要接收來自消防控制器的視頻信號才能顯示圖像。視頻信號輸入故障也是造成圖像無法顯示的常見原因。

• 信號線連接問題: 檢查視頻信號線（例如VGA、BNC等）是否牢固連接到顯示器和消防控制器。信號線松動、接觸不良或斷裂都可能導致信號傳輸中斷。嘗試更換信號線進行測試，以排除信號線故障的可能性。

• 信號源問題: 確認消防控制器是否正常工作，并發送有效的視頻信號。檢查消防控制器的視頻輸出端口是否已啟用，以及輸出信號的格式是否與顯示器兼容?？梢試L試將消防控制器連接到其他顯示設備進行測試，以確認信號源是否正常。

• 信號轉換問題: 在某些情況下，消防控制器輸出的信號可能需要經過信號轉換器才能被CRT顯示器識別。例如，將DVI信號轉換為VGA信號。檢查信號轉換器是否正常工作，連接是否正確。

三、顯像管及偏轉系統問題:

顯像管是CRT顯示器的核心部件，負責將電子信號轉換為可見圖像。偏轉系統控制電子束的掃描軌跡，使其在熒光屏上形成圖像。顯像管和偏轉系統的故障會直接導致圖像無法顯示。

• 顯像管老化或損壞: 顯像管長期使用會逐漸老化，亮度降低，對比度下降，甚至無法點亮。顯像管內部的真空度下降、電子槍發射能力降低、熒光粉老化等都可能導致圖像無法顯示。這種情況下，更換顯像管是解決問題的根本辦法。

• 偏轉線圈故障: 偏轉線圈負責控制電子束的水平和垂直掃描。偏轉線圈短路、斷路或阻值異常會導致電子束無法正常掃描，從而無法形成圖像?？梢允褂萌f用表測量偏轉線圈的阻值，判斷其是否正常。

• 亮度、對比度調節電路故障: 亮度、對比度調節電路負責控制顯像管的亮度和對比度。該電路故障會導致亮度過低或過高，圖像無法顯示或顯示異常。檢查相關的電位器、三極管、電阻等元件是否正常。

四、驅動電路及控制電路問題:

驅動電路和控制電路負責處理視頻信號、控制電子束的發射和掃描，并提供必要的保護功能。這些電路的故障也可能導致圖像無法顯示。

• 視頻信號處理電路故障: 該電路負責放大、整形和處理視頻信號，并將其轉換為適合顯像管顯示的信號。電路中的元件損壞會導致信號失真或丟失，從而無法顯示圖像。

• 行、場掃描電路故障: 行、場掃描電路負責產生水平和垂直掃描信號，控制電子束的掃描軌跡。電路中的晶體管、集成電路、電容等元件損壞會導致掃描信號異常，從而無法顯示圖像。

• 高壓保護電路啟動: CRT顯示器通常具有高壓保護電路，當高壓過高或過低時，該電路會自動切斷高壓，防止設備損壞。如果高壓保護電路誤啟動，也會導致圖像無法顯示。

五、軟件及固件問題:

雖然可能性較小，但軟件或固件的故障也可能導致CRT消防圖形顯示裝置無法顯示圖像。

• 固件損壞或錯誤: 固件是存儲在顯示器內部的控制程序。固件損壞或錯誤會導致顯示器無法正常啟動或識別視頻信號。嘗試重新刷新固件，或者恢復出廠設置，看是否能夠解決問題。

• 軟件兼容性問題: 在某些情況下，消防控制器的軟件與CRT顯示器的驅動程序可能存在兼容性問題，導致圖像無法顯示。嘗試更新消防控制器的軟件或更換顯示器的驅動程序，以解決兼容性問題。

診斷思路及排查步驟:

1. 觀察電源指示燈狀態: 判斷電源是否正常工作。

2. 檢查信號線連接: 確保信號線連接牢固，無松動或斷裂。

3. 測試信號源: 將消防控制器連接到其他顯示設備進行測試，確認信號源是否正常。

4. 觀察顯像管頸部是否發光: 判斷高壓電路是否工作。

5. 測量電源模塊的輸出電壓: 檢查電源模塊的各個輸出電壓是否符合規格。

6. 使用萬用表測量偏轉線圈的阻值: 判斷偏轉線圈是否正常。

7. 檢查亮度、對比度調節電路: 查看相關元件是否損壞。

8. 嘗試刷新固件或恢復出廠設置: 解決可能的軟件或固件問題。

9. 查閱設備維護手冊: 了解設備的具體參數和故障排除方法。

CRT消防圖形顯示裝置無法顯示圖像的原因多種多樣，需要仔細排查，逐步縮小故障范圍。從電源、視頻信號輸入、顯像管及偏轉系統、驅動電路及控制電路、軟件及固件等多個方面進行分析，結合實際情況，采取針對性的維修措施。在進行維修時，務必注意安全，特別是高壓電路，必須由具備專業知識和技能的人員進行操作。
